Ağ Donanımları(Cihazları)

NIC – Network Interface Card (Ağ Arabirim Kartı)

• Ağ adaptörü veya ağ kartı (ethernet) kartı olarak

adlandırılır.

• Sinyalleri alma gönderme işlemlerini yapar.

• Veri paketlerini parçalara ayırma birleştirme işlemlerini

yapar.

• Fiziksel adrese sahiptir (MAC Adresi) 48 bittir. (16 lık)

• OSI de Fiziksel(1) ve Veri iletim(2) katmanlarında yer alır.

• Ethernet, ATM, FDDI, TokenRing, ISDN kullanılan

teknolojilerdir.

• PCI, USB, PCMCIA bağlantı yuvalarına takılırlar.

Repeater(Tekrarlayıcı-Yineleyici)

• Ağın genişletilmesinde kullanılır.

• Sinyallerin daha uzun mesafelere ulaştırılmasını

sağlar.

• Farklı kablo türlerinde farklı mesafelerde

kullanılır.

• Verileri sadece aktarır

• OSI de fiziksel katmanda yer alır.

Yineleyicinin amacı, ağ sinyallerini bit seviyesinde yeniden oluşturmak ve yeniden kullanmaktır. Bu, medyada daha uzun bir mesafe katetmelerine olanak tanır.

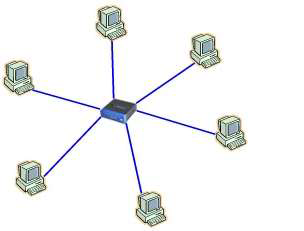

Hub (Dağıtıcı)

• Kablolar ile ağ birimlerinin (bilgisayar vb.)

birbirlerine bağlanmasını sağlar.

• Paylaşılan bir yol sunar.

• OSI de Fiziksel katmanda yer alır.

• Port sayısına göre,

• 10/100/1000 Mbps,

• LAN da kullanılır.

• BNC/RJ45.

• Star topoloji.

Switch (Anahtar)

• Kendisine bağlı cihazlara anahtarlamalı bir yol

sunar. 8, 12, 16, 24, 36 portlu olabilirler.

• Paket aktarımında MAC adreslerini kullanır.

• Adreslerine göre sadece iki cihazın birbirleri ile

haberleşmesine olanak sağlar diğer cihazlar paket

trafiğinden etkilenmez.

• Diğer cihazlar kendi aralarında trafiğe devam

edebilirler.

• OSI de genelde ikinci katmanda çalışırlar (bazen 3)

• Ethernet, ATM teknolojilerini kullanırlar.

Bridge (Köprü)

• Ağları bölümlere ayırma veya birleştirmede

kullanılır. (farklı topolojide olsa)

• MAC adreslerini kullanır.

• OSI de veri iletim katmanında yer alır.

• Trafik yoğunluğunu azaltmayı sağlar.

• Kaynak, Saydam ve çevrimli yöntemleri vardır.

• 10 / 100 Mbps.

Router (Yönlendirici)

• Ağın ve paketlerin yönlendirilmesini sağlar.

• IP adreslerini kullanır. OSI de 3.katmandadır.

• En iyi yolun bulunması işlevini yapar.

• Ağlar arası haberleşme için ara bağlantı sağlar.

• LAN-LAN, LAN-MAN, LAN-WAN da işlev yapar.

• Cihaz, işlemci, ram ve işletim sistemine sahiptir.

• Yönlendirme tablosuna sahiptir.

• Konfigürasyonu yapılabilir. Kurallar vb..

• Farklı portlara (şaseler) sahiptir.

• Statik, Dinamik yönlendirme.

Gateway (Ağ Geçidi)

• Geçityolu olarak da adlandırılır.

• Protokol dönüşümü veya haritalama olanağı

sağlayan donanım veya yazılımdır.

• Genelde Routerlar üzerinden tanımlanır.

• Farklı protokol kullanan ağlarda iki yönlü

protokol dönüşümü yaparak bağlantı

yapılmasını sağlar.

• OSI de tüm katmanları içerir.

Firewall(Ateş Duvarı)

• Ağ erişimine ilişkin içerden veya dışarıdan

yetkisiz her erişime engel olmak için veya

paketleri süzmek için kullanılan güvenlik

amaçlı donanım veya yazılımdır.

• Kurallar tanımlanır. IP ler tanımlanır.

• Portlar kullanılır. Servislere erişim ayarlanır.

• Genelde İzin ver veya yasakla prensibine göre

çalışır.

bir sonraki dersimizde görüşmek üzere esen kalın... ebi
